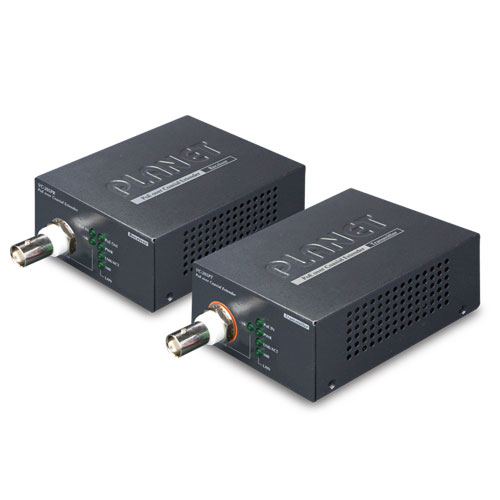

Print Version VC-205-KIT 同轴电缆供电延伸器套件(VC-205PT发射器+VC-205PR接收器)

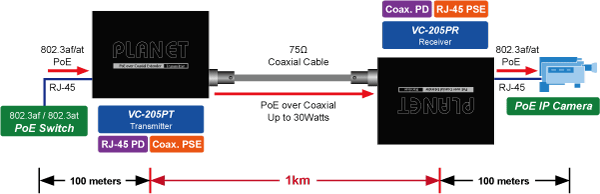

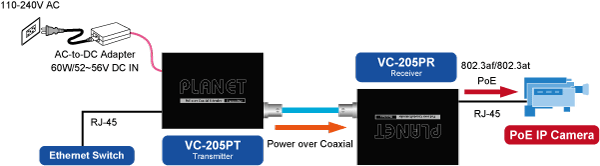

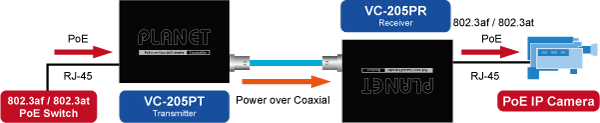

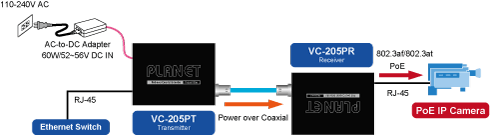

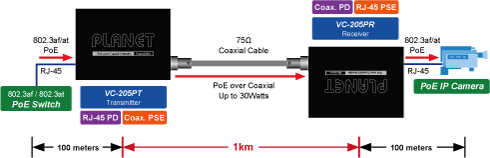

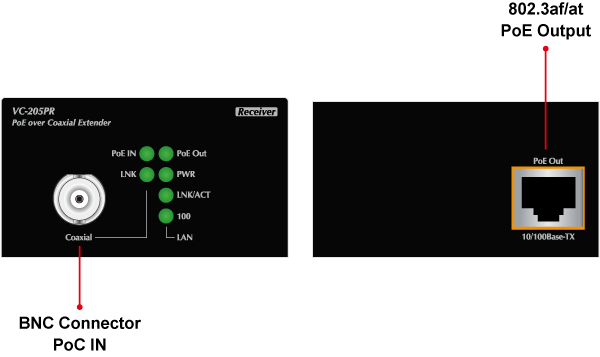

概述 应用场景 功能特性 产品规格 下载 相关产品 --- 概述 在某些特定场景下，例如，当您已有模拟监控设备和DVR，并希望升级到高清IP监控时，您可能需要更换所有设备和线缆：包括摄像机、DVR和同轴线缆。 不过，普莱德的PoE转换器可以帮助您节省部分升级成本。 VC-205-KIT是一款PoE over Coax（同轴电缆供电）套件，旨在延长IP以太网传输距离，可通过同轴电缆向下游PoE交换机、无线AP或其他支持PoE的网络设备提供PoE供电，支持长达1000米。 VC-205-KIT包含一个发射器和一个接收器，成对使用，无需任何电源适配器。它完美解决了PoE摄像机仅在100米内传输电力和数据的需求。 VC-205PT（发射器）：1个10/100TX PoE PD端口 + 1个BNC端口，通过同轴线缆供电 VC-205PR（接收器）：1个10/100TX PoE PSE端口 + 1个BNC端口，通过同轴线缆接收电力 ---     型号 VC-205PT VC-205PR 同轴PoE延长器 发送器 接收器 电源输入 (可选) PoE RJ-45: 802.3af/at PoE输入 UTP电缆，最长100米 BNC: 同轴PoE输入 同轴电缆，最长1公里 DC DC Jack: 52~56V DC输入 -- 电源输出 PoE BNC: 同轴PoE输出 同轴电缆，最长1公里 RJ-45: 802.3af/at PoE输出 UTP电缆，最长100米     VC-205-Kit同轴PoE延长器套件的应用 VC-205-KIT可分成两种不同的组合。VC-205PT可通过外部直流电源适配器或高功率PoE交换机供电。VC-205PR的电源输出为PoE输出到PoE受电设备（PD）。 类型1 – VC-205PT使用52~56V电源适配器，VC-205PR作为PoE电源输出 VC-205PT VC-205PR 电源输入 电源适配器带52~56V直流输入 BNC同轴直流供电输入 电源输出 BNC同轴直流供电输出 RJ-45带802.3at/af PoE输出     类型2 – VC-205PT使用PoE电源输入，VC-205PR作为PoE电源输出 VC-205PT VC-205PR 电源输入 RJ-45带802.3at/af PoE输入 BNC带直流同轴供电输入 电源输出 BNC带直流同轴供电输出 RJ-45带802.3at/af PoE输出     物理端口 VC-205PT - 铜缆：1个10/100Base-TX（802.3af/at PoE输入） - BNC：以太网同轴供电发射器 VC-205PR - 铜缆：1个10/100Base-TX（802.3af/at PoE输出） - BNC：以太网同轴供电接收器 以太网供电 通过同轴电缆PoE消除电力布线 通过5C2V/RG6 75Ω电缆，同轴以太网传输距离可达1公里 符合IEEE 802.3af / IEEE 802.3at以太网供电标准，用于RJ-45端口 支持高达30.8瓦的PoE功率（根据电源和同轴距离而变化） 自动检测受电设备（PD）（VC-205PR） 二层特性 支持自动协商和10/100Mbps半双工/全双工模式 通过背压（半双工）和IEEE 802.3x暂停帧流控（全双工）防止数据包丢失 VDSL2特性 定义对称频段规划，用于上下行信号传输 工业级外壳/安装 支持丰富的LED指示灯，用于网络诊断 IP30金属外壳保护 紧凑尺寸，DIN导轨和壁挂式设计 电源输入：外部DC或PoE电源输入（VC-205PT） 电源输出：PoE电源输出（VC-205PR） 支持电源线EFT保护2000V DC 支持2000V DC以太网ESD保护 -10至60摄氏度工作温度   硬件特性 Port VC-205PT: 端口 10/100Base-TX RJ-45 Auto-negotiation/ Auto-MDI/MDI-X 802.3at/af PoE Input 同轴电缆 BNC, female 供电同轴输出 DC 电源(可选) 52~56V DC 输入 VC-205PR: 端口 10/100Base-TX RJ-45 Auto-negotiation/ Auto-MDI/MDI-X 802.3at/af PoE Output 同轴电缆 BNC, female 供电同轴输入 LED指示灯 VC-205PT: When the LED is green: System: PoE: PWR PoE IN Coaxial: Ethernet: LNK LNK/ACT 100 VC-205PR: When the LED is green: System PoE: PWR PoE Out PoE IN Coaxial: Ethernet: LNK LNK/ACT 100 ESD保护 2KV DC EFT保护 2KV DC Material IP30 metal housing Installation Method Wall mounting or DIN rail mounting 尺寸 (W x D x H) 94 x 70.3x 39.2 mm Weight VC-205PT: 283g VC-205PR: 284g Power Requirement VC-205PT: RJ-45 PoE Input: 802.3at/af 44~57V DC DC Input: 52~56V DC VC-205PT: BNC Power over Coaxial Input: 44~57V DC 同轴电缆供电 PoE标准 IEEE 802.3at Type 2 IEEE 802.3af PSE 端口 VC-205PT: BNC 44~57V DC VC-205PR: RJ-45 48~56V DC, 600mA max. End-Span, Pin 1/2(+), 3/6(-) PD port VC-205PT: RJ-45, both mid-span and end-span Input Range: 44~57V DC VC-205PR: BNC Input Range: 44~57V DC 最大PoE输出功率 Power Input by PoE VC-205PT BNC : 25 watts VC-205PR RJ-45 : 20 watts Power Input by DC VC-205PT BNC : 30 watts VC-205PR RJ-45 : 30 watts Transmission performance Distance Data Rate VC-205PR PoE Output Symmetric Mode VC-205PT W/DC IN VC-205PT W/PoE+ IN 200m 100/60 Mbps 20W 13W 400m 95/55 Mbps 16W 11W 600m 90/50 Mbps 12W 10W 800m 85/45 Mbps 7W 6W 1000m 70/35 Mbps 5W 4W 标准一致性 标准一致性 IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3af Power over Ethernet (802.3at Type 1) IEEE 802.3at Power over Ethernet Plus (802.3at Type 2) Authentication FCC Part 15 Class A, CE 环境 Temperature Operating Temperature: -10 ~ 60 °C Storage Temperature: -20 ~ 70 °C Humidity Operating Humidity: 5 ~ 95% (non-condensing) Storage Humidity: 5 ~ 95% (non-condensing) 技术参数 日期 版本 描述 下载 2013-10-18 1.0 VC-205-KIT 用户手册 日期 版本 描述 下载 2014-02-06 1.1 Release for hardware vresion 2.0. 产品证书 日期 版本 描述 下载 2013-10-22 1.0 Initial release. 图片 模块 描述 ICA-HM127 300万像素H.264盒式网络摄像机 POE-152S 千兆 802.3af 15W PoE分离器 POE-162S IEEE 802.3at 千兆高功率以太网供电分配器 POE-E101 百兆 802.3af 15W PoE中继器 POE-E201 千兆 802.3at 30W PoE+中继器 WNAP-C3220 300Mbps 802.11n 无线天花板安装范围扩展器

订购信息
VC-205-KIT	同轴电缆供电延伸器套件(VC-205PT发射器+VC-205PR接收器)
