标准 Modbus TCP/RTU/ASCII 网络集成

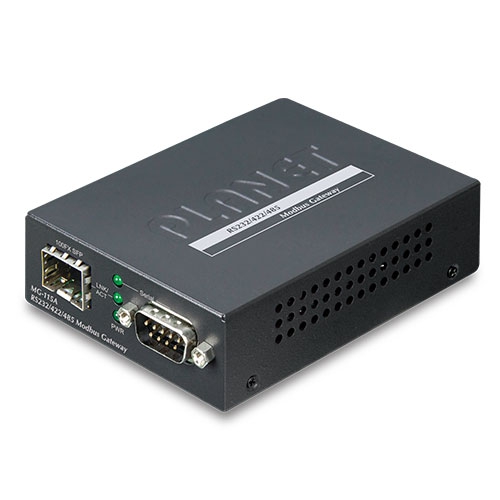

普莱德 MG-115A 1 端口 RS232/422/485 Modbus 网关支持标准 Modbus 协议，能够将所有支持的硬件接口之间的 Modbus TCP、Modbus RTU 和 Modbus ASCII 协议进行转换。其串行协议可用于拥有 SCADA 或 HMI 系统的工业自动化环境。此外，其网络集成可从 SNMP 网络升级到自动化 Modbus TCP 网络，从而通过以太网实现更远距离的互联，使网络基础设施更加灵活。

灵活网络部署的转换桥

MG-115A 可作为采用 Modbus RTU/ASCII 协议的设备与运行 Modbus TCP/IP 协议的管理员工作站之间的转换桥。MG-115A 的 RS232/422/485 串行接口提供 Modbus RTU/ASCII 操作模式和多种波特率选项，以满足 Modbus TCP/IP 协议、Modbus RTU 主/从协议和 Modbus ASCII 主/从协议之间的集成需求。

拥有 MG-115A 的优势在于能够帮助用户轻松构建 Modbus TCP 协议与 Modbus RTU/ASCII 协议之间的环境，从而为没有以太网端口的控制设备提供应用解决方案，这些控制设备只能通过 PC 工作站或控制面板进行控制。

此外，Modbus 以太网设备、Modbus 串行设备或多个 Modbus 主/从在混合网络中的有效集成解决方案带来以下优势：

• 主模式支持多达 32 个从 TCP 连接请求
• 从模式支持多达 32 个 TCP 主连接

远程管理

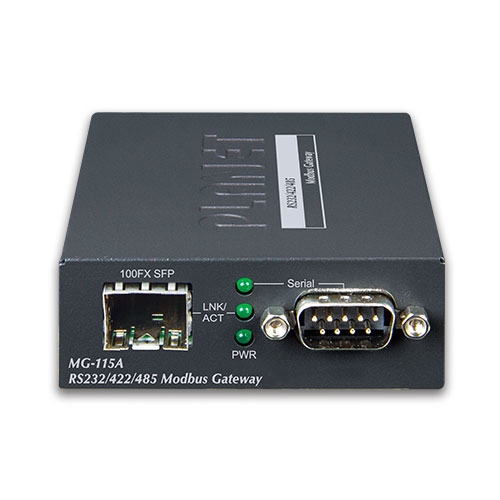

MG-115A 使连接的 Modbus RTU/ASCII 设备成为基于 IP 的设备，并能够通过其 RS232/422/485 串行接口和 100BASE-FX 以太网端口连接到 Modbus TCP/IP 网络。它提供远程 Web 管理和 Telnet 接口，以实现高效的远程网络管理。MG-115A 还提供普莱德 Modbus 网关实用工具，并支持普莱德 Smart Discovery 实用程序，帮助网络管理员轻松获取当前 IP 子网地址信息或更改 MG-115A 的 IP 子网地址设置。

Modbus 串口状态监控

MG-115A 显示 RS232/422/485 串行接口上发送和接收的总字节数详细信息，并在远程 Web/Telnet 管理界面上显示发送和接收的总帧数详细信息。此功能允许网络管理员通过单个 RS232/422/485 串行接口检查 MG-115A 的状态和统计信息。

光纤链路能力扩展网络部署范围

通过以太网 UTP 电缆的两个 IP 设备之间的最大距离为 100 米。为了灵活扩展 Modbus 网关的部署范围，MG-115A 的 SFP 插槽支持 100BASE-FX SFP 模块，并可达到高达 120 公里的传输距离。

简易机箱安装

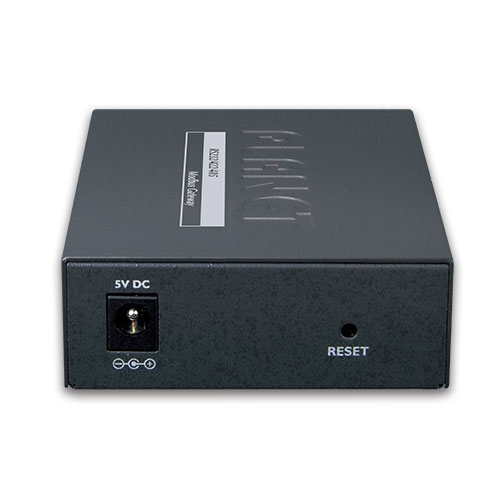

MG-115A 可作为独立单元使用，也可作为滑入式模块用于普莱德媒体转换器机箱（MC-700 和 MC-1500 机箱）。该媒体转换器机箱可为 MG-115A 提供直流电源，并支持 DIN 导轨或壁挂式安装，有效利用机柜空间，无需更换现有的串行设备和软件系统。

RTU/ASCII主站到多Modbus TCP/IP从站

MG-115A可以在Modbus TCP/IP网络环境中充当RTU/ASCII主站设备与多TCP/IP从站设备之间的桥接器，从而通过RTU/ASCII主站设备控制多TCP/IP从站设备。

多Modbus TCP/IP主站到RTU/ASCII从站

MG-115A可以作为多TCP/IP主站设备和Modbus TCP/IP网络环境中RTU/ASCII从站设备之间的桥接器，通过多TCP/IP主站设备控制RTU/ASCII从站设备。
