运营商级可靠性和灵活性

CS-6300系列定位于核心层GPON机箱式交换机。与CS6-16PON4C4S4X GPON模块配合使用，可提供先进的智能和安全功能，以及高性能和灵活性。CS-6300系列的关键组件包括管理模块、GPON OLT模块、电源系统、风扇系统和冗余电源设计。所有系统模块均支持热插拔和无缝故障切换，无需人工干预，使其成为大规模网络和IP城域网的理想选择。

高分光比实现高性价比网络解决方案

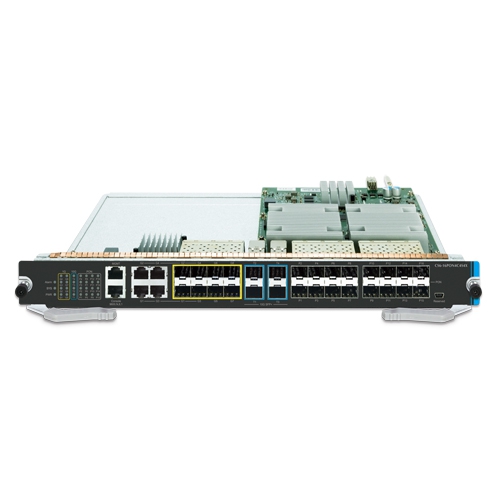

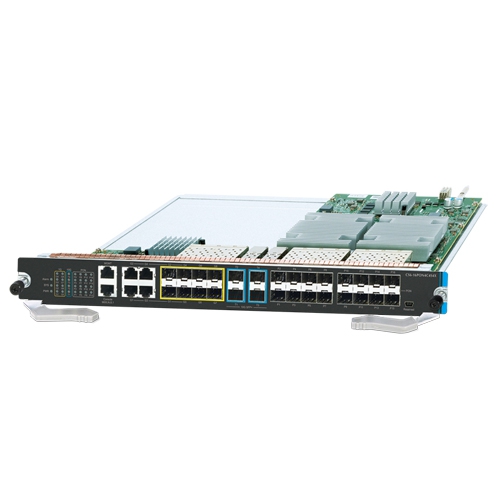

CS6-16PON4C4S4X GPON模块是FTTx应用的理想解决方案。它通过提供每端口1:128的高分光比并支持使用普莱德ONU，有助于最大限度地降低运营商的投资成本。CS6-16PON4C4S4X GPON模块为以太网功能提供强大的功能，如VLAN、动态带宽分配（DBA）、服务等级协议（SLA）和访问控制列表。GPON协议允许使用无源光分路器将千兆以太网通信光纤共享给多个最终用户。

灵活可扩展的10G以太网解决方案

每个CS6-16PON4C4S4X GPON模块拥有四个10G SFP+上行端口，为服务提供商提供远距离超高速网络连接。每个10G SFP+插槽支持双速率和10GBASE-SR/LR或1000BASE-SX/LX。凭借其4端口10G以太网链路能力和额外的4端口1G以太网链路能力，管理员现在可以根据传输距离或所需的传输速度灵活选择适合的SFP/SFP+收发器，以高效扩展网络。CS6-16PON4C4S4X为FTTx应用提供宽带和强大的处理能力，用于分配数据链路。

三层路由支持

CS6-16PON4C4S4X GPON OLT模块使管理员能够通过手动配置三层静态路由，或自动配置RIP（路由信息协议）或OSPF（开放最短路径优先）设置来方便地提升网络效率。

• RIP可以使用跳数作为路由度量，并通过对从源到目的地的路径中允许的跳数设置限制来防止路由环路。


• OSPF是一种基于链路状态的自治系统内部动态路由协议。该协议通过在三层交换机之间交换链路状态来创建链路状态数据库，然后使用最短路径优先算法基于该数据库生成路由表。

稳健的二层功能

CS6-16PON4C4S4X GPON OLT模块可编程实现基本的交换机管理功能，如端口速率配置、端口聚合、VLAN、生成树协议、WRR、带宽控制和IGMP侦听。它还支持802.1Q标记VLAN、Q-in-Q和GVRP协议。此外，VLAN接口数量为4K。通过支持端口聚合，OLT可以运行由多个端口组成的高速聚合链路。最多支持32个聚合组，每组最多8个端口。

高效安全管理

为实现高效管理，CS6-16PON4C4S4X GPON OLT模块配备了Console口、Web和SNMP管理接口。

• 借助内置的基于Web的管理界面，机箱式交换机提供了一个易于使用、平台无关的管理和配置工具。
• 对于基于文本的管理，可以通过Telnet和Console口访问。
• 对于基于标准的管理监控软件，它提供SNMPv3连接，在每个会话中加密数据包内容，实现安全的远程管理。

此外，机箱式交换机通过支持SSHv2、TLSv1.0和SSLv3连接提供安全的远程管理，这些连接在每个会话中加密数据包内容。

可抽取式电源设计增强灵活性

CS-6300系列配备可抽取式100–240V AC电源单元，方便用户更换电源模块。此外，机架交换机在前面板预留了两个额外的备用电源插槽，允许用户安装第二个AC或DC电源以实现冗余。AC和DC电源选项可互换。冗余电源系统专为需要最大电源完整性的高科技设施而设计。
