| 硬件规格 |
| 硬件版本 |
Version 2 |
| 电口 |
24个千兆电口，MDI/MDI-X自适应 |
| SFP/mini-GBIC 端口 |
4个千兆SFP端口， 共享21-24号端口
|
| RS-232 DB9串行端口 |
1 x RS-232 DB9串行端口 (115200, 8, N, 1) |
| 交换方式 |
存储转发 |
| 背板带宽 |
48Gbps / 无阻塞 |
| 吞吐量 |
35.7Mpps@64Bytes |
| 地址表 |
8K 地址表，地址源自动学习和老化 |
| 共享数据缓冲区 |
1392 千字节 |
| ESD 保护 |
6KV |
| 流量控制 |
支持IEEE 802.3x 全双工和半双工模式
|
| 巨型帧 |
9Kbytes |
| 复位键 |
< 5 秒: 系统重启
> 5 秒: 回复出厂设置 |
| 尺寸 (W x D x H) |
440 x 200 x 44.5mm, 1U高度 |
| 体重 |
WGSW-24040: 2740g
WGSW-24040R: 2850g
|
| LED指示灯 |
电源、风扇警报
每个RJ45端口和每个SFP端口 连接/活动 显示 |
| 功率消耗 |
最大 21.0 瓦特 / 71.652 BTU |

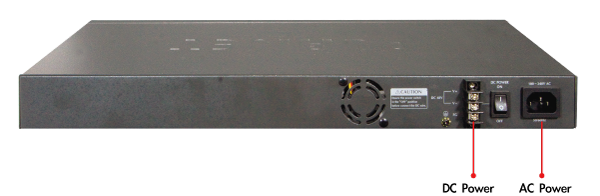

| 电源要求 |
WGSW-24040 : 100~240V AC, 50/60Hz
WGSW-24040R双电源冗余设计:
交流：100~240V AC, 50/60Hz
直流：-48V DC，0.6A, 电压范围: 30 ~ 60V
|
| 2层功能 |
| 端口配置 |
端口禁用/启用
自动协商10/100/1000Mbps的全双工和半双工模式选择
流量控制禁用/启用 |
| 端口状态 |
显示每个端口的速度双工模式、链路状态、流量控制状态、自动协商状态、Trunk状态 |
| 端口镜像 |
TX / RX /两者
Many-to-1 镜像
|
| VLAN |
802.1Q tagged VLAN

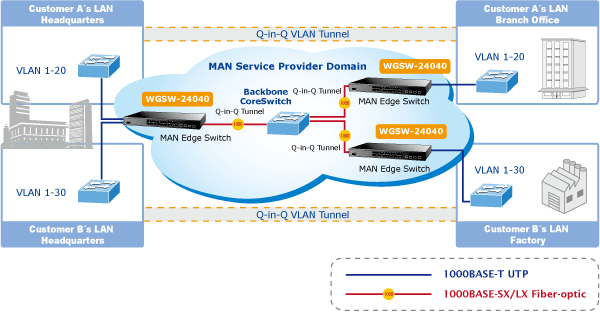

Q-in-Q
专用VLAN边缘（PVE）
基于MAC地址的VLAN
基于协议的VLAN
语音VLAN
基于子网的VLAN
MVR（组播VLAN注册）
支持255个VLAN组，达到4094个VLAN ID |
| 链路聚合 |
支持IEEE 802.3ad LACP / 静态trunk
|
| 生成树协议 |
STP，IEEE802.1D生成树协议
RSTP，IEEE 802.1w快速生成树协议
MSTP，IEEE 802.1s多生成树协议
|
| QoS |
每个端口8个输出队列
基于端口、802.1p、802.1Q VLAN tag、DSCP/TOS的优先级
|
| IGMP Snooping |
IGMP (v1/v2/v3) snooping, 最多255个组播组
支持IGMP查询功能
|
| MLD Snooping |
MLD (v1/v2) Snooping, 最多255个组播组
支持MLD查询功能
|
| 访问控制列表 |
基于 IP ACL / MAC ACL，最多达到256个
|
| 带宽控制 |
每端口带宽控制
入口: 100Kbps~1000Mbps
出口: 100Kbps~1000Mbps |
| 3层功能 |
| VLAN接口 |
支持8个VLAN接口 |
| 路由表 |
支持32个路由条目 |
| 路由协议 |

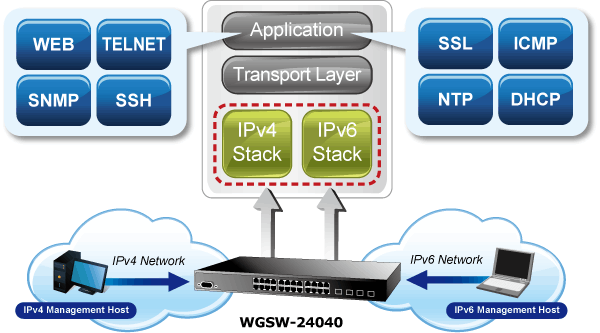

IPv4、IPv6 静态路由
|
| 管理 |
| 基本管理界面 |
Console / Telnet / Web管理/ SNMP v1, v2c |
| 安全管理界面 |
SSH, SSL, SNMP v3 |
| SNMP MIBs |
RFC-1213 MIB-II
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2863 IF-MIB
RFC-2933 IGMP-STD-MIB
RFC-3411 SNMP-Frameworks-MIB
RFC-4292 IP Forward MIB
RFC-4293 IP MIB
RFC-4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
| 标准 |
| 认证标准 |
FCC, CE |
| 遵循国际标准 |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree protocol
IEEE 802.1s Multiple Spanning Tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2
|
| 环境 |
| 工作环境 |
温度: 0 ~ 50 °C
相对湿度: 20 ~ 95% (无冷凝)
|
| 储存环境 |
温度: -20 ~ 70 °C
相对湿度: 20 ~ 95% (无冷凝)
|
