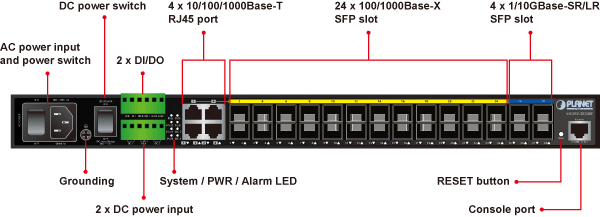

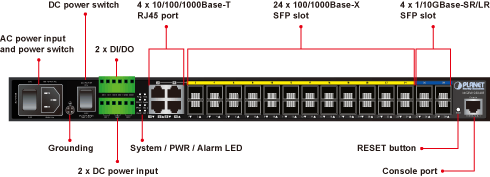

| 硬件规格 |
| SFP端口 |
24个千兆SFP mini-GBIC接口 |
| 10Gbps 光纤端口 |
4个10GBase-SR/LR SFP+ 插槽 |
| 电口 |
4个千兆TP/SFP复用端口 |
| Console 端口 |
1 x RS-232 RJ45 serial port (115200, 8, N, 1) |
| 散热风扇 |
2个散热风扇 |
| 交换处理方式 |
存储转发 |
| 吞吐量 |
95.2Mpps |
| 背板带宽 |
128Gbps / 无阻塞 |
| 地址表 |
16K 地址表 |
| 共享数据缓冲区 |
32Mbits |
| 流量控制 |
支持IEEE 802.3X全双工和半双工 |
| 巨型帧 |
10K bytes |
| 复位键 |
< 5 秒: 系统重启
>10 秒: 恢复出厂设置 |
| 尺寸 (W x D x H) |
440 x 200 x 44.5 mm, 1U高度 |
| 重量 |
2.935kg |
| LED指示灯 |
Power, DC1, DC2, 故障, Ring, R.O., 连通/断开，每个千兆端口的速率 |
| 功率消耗 |
最大57 watts / 195.56 BTU (AC)
最大57.6 watts / 197.62 BTU (DC) |
| 电源要求AC |
AC 100~240V, 50/60Hz 1.5A |
| 电源要求 DC |
-36V DC @ 1.6A, Range: -36V ~ -60V DC |

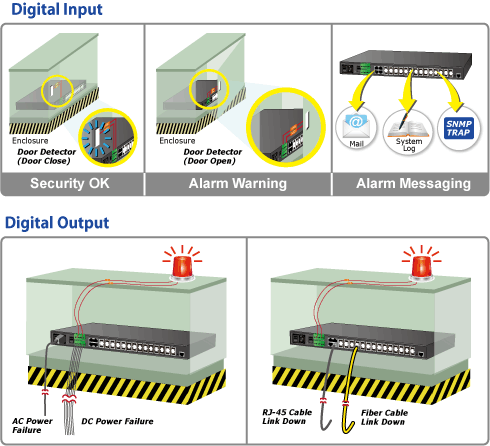

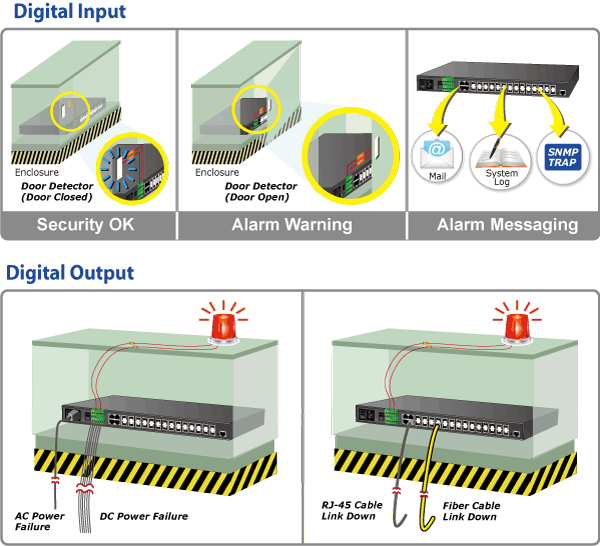

| DI/DO |
2 Digital Input (DI):
Level 0: -24~2.4V ( 0.1V)
Level 1: 2.4~24V ( 0.1V)
Input Load Current: 10mA max.
2 Digital Output (DO): Open collector to 24VDC, 100mA max. load |
| 2层功能 |
| 端口配置 |
端口禁用/启用
自动协商10/100/1000Mbps的全双工和半双工模式选择
流量控制禁用/启用
每个端口的带宽控制
省电模式控制 |
| 端口状态 |
显示每个端口的速度双工模式，链路状态，流量控制状态，自动协商状态，Trunk状态 |
| VLAN |
802.1Q tagged VLAN
802.1ad Q-in-Q
Private VLAN Edge (PVE)
最大256个VLAN组, 最多4094条VLAN ID
|
| 链路聚合 |
IEEE 802.3ad LACP 和静态trunk
支持12组 trunk，每组16个端口
|
| QoS |
每个端口4个输出队列
基于端口、802.1p、DSCP/TOS的优先级 |
| IGMP Snooping |
IGMP (v1/v2/v3) Snooping, 支持255个组播组
支持IGMP查询和快速离开模式 |
| 访问控制列表 |
基于IP ACL / MAC ACL，256条 |
| 管理 |
| 基本管理界面 |
Console, 远程登录, Web管理, SNMP v1, v2c and v3 |
| 安全管理界面 |
SSH, SSL, SNMP v3 |
| SNMP MIBs |
RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB |
| 标准 |
| 认证标准 |
FCC Part 15 Class A, CE |
| 遵循国际标准 |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000Base-T
IEEE 802.3ae 10 Gigabit Ethernet
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port Trunk with LACP

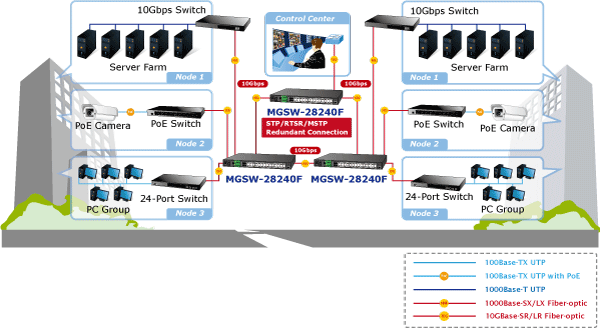

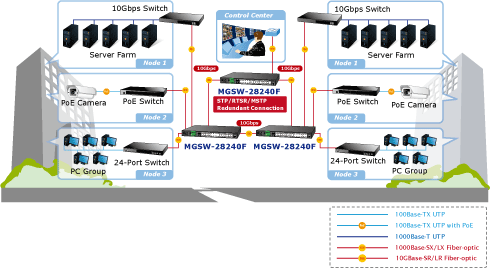

IEEE 802.1D Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree protocol
IEEE 802.1s Multiple Spanning Tree protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP

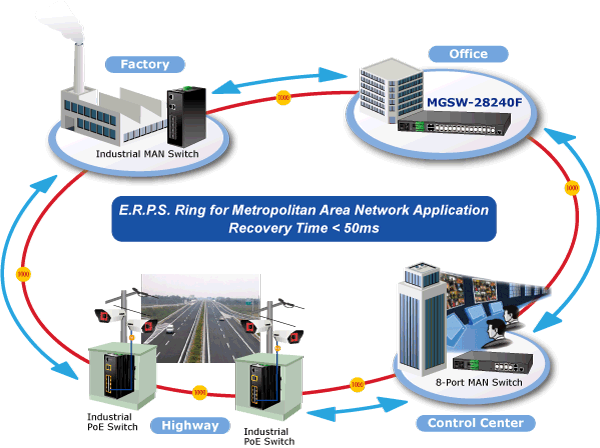

ITU G.8032 Ethernet Ring Protection Switching
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3 |
| 环境 |
| 工作环境 |
温度：-10 ~ 60 °C DC电源输入， 0 ~ 50 °C AC电源输入
相对湿度：5 ~ 95 % (无冷凝) |
| 储存环境 |
温度：-10 ~ 70 °C
相对湿度：5 ~ 95 % (无冷凝) |
