| 硬件规格 |
| 电口 |
4个千兆复用电口，MDI/MDI-X 自适应, 共享端口1-4 |
| SFP 端口 |
48个千兆SFP mini-GBIC接口
|
| Console端口 |
1 x RS232-to-RJ45 串口 (115200, 8, N, 1) |
| 交换处理方式 |
存储转发 |
| 背板带宽 |
96Gbps |
| 吞吐量 |
71. 2Mpps@64Bytes |
| 地址表 |
16K 地址表，自动学习和老化机制 |
| 共享数据缓冲区 |
16M bits |
| 流量控制 |
支持IEEE 802.3x 全双工和半双工模式
|
| 巨型帧大小 |
10K bytes |
| 复位键 |
< 5 秒: 系统重启
> 5 秒: 恢复出厂设置 |
| 尺寸 (W x D x H) |
440 x 300 x 44.5 mm, 1U高度 |
| 重量 |
3765g |
| LED 指示灯 |
System:
PWR (Green), SYS (Green), Fan 1 (Red), Fan 2 (Red)
10/100/1000T RJ45 Combo Interfaces (Port 1 to Port 4):
1000Mbps LNK/ACT (Green)
100Mbps LNK/ACT (Orange)
10Mbps LNK/ACT (OFF)
100/1000Mbps SFP Interfaces (Port 1 to Port 48):
1000Mbps LNK/ACT (Green)
100Mbps LNK/ACT (Orange) |
| 电源要求 |
100~240V AC, 50/60Hz |
| 功率消耗 |
45 watts / 153 BTU/hr (max.) |
| ESD 保护 |
2KV DC |
| 2层功能 |
| 端口配置 |
端口禁用/启用
自动协商全双工和半双工模式选择
流量控制禁用/启用
|
| 端口状态 |
显示每个端口的速率双工模式，链路状态，流量控制状态，自动协商状态，Trunk状态 |
| 端口镜像 |
TX / RX / 两者
Many-to-1
|

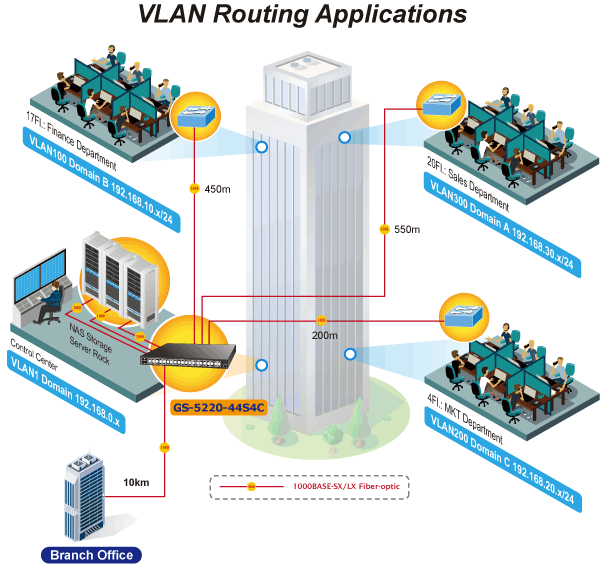

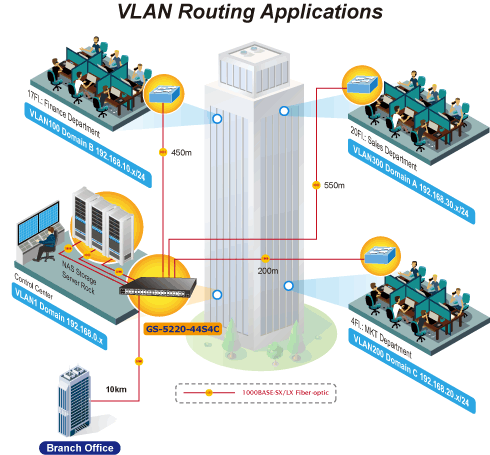

| VLAN |
802.1Q tagged VLAN
Q-in-Q
专用VLAN Edge (PVE)
基于MAC地址 VLAN
基于协议 VLAN
语音VLAN
基于子网 VLAN
MVR
最大255个VLAN组, 最多4094条VLAN ID |
| 链路聚合 |
IEEE 802.3ad LACP / 静态 trunk
支持24组，每组8个端口 |

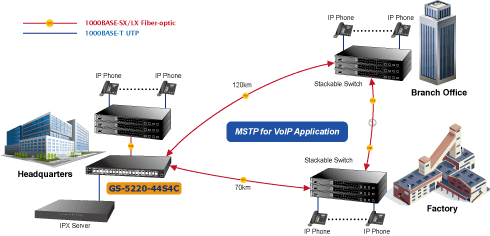

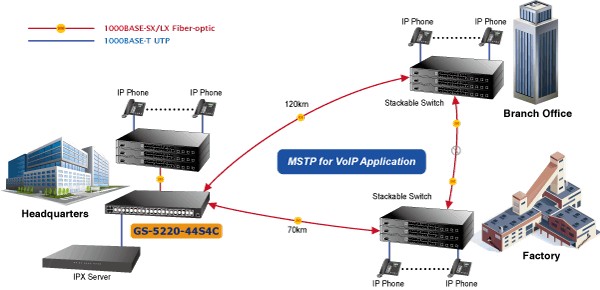

| 生成树协议 |
STP, IEEE 802.1D
RSTP, IEEE 802.1w
MSTP, IEEE 802.1s |
| QoS |
每个端口8个输出队列
基于端口、802.1p、DSCP/TOS的优先级 |
| IGMP Snooping |
IGMP (v1/v2/v3) Snooping，最大256个组播组
支持IGMP查询
|
| MLD Snooping |
MLD (v1 / v2) snooping, 最大支持256个组播组
|
| 访问控制列表 |
基于IP的ACL/基于MAC的ACL，支持256条 |
| 带宽控制 |
每个端口带宽控制
进: 100Kbps~1000Mbps
出: 100Kbps~1000Mbps
|
| 3层功能 |
| VLAN 接口 |
支持128个 VLAN 接口 |
| 路由表 |
支持32个路由条目 |
| 路由协议 |
支持IPv4 、IPv6 静态路由协议 |
| 管理 |
| 基本管理界面 |
Console口 / 远程登录/ Web管理/ SNMP v1, v2c |
| 安全管理界面 |
SSH, SSL, SNMP v3 |
| SNMP MIBs |
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP |
| 标准 |
| 符合规定 |
FCC Part 15 Class A, CE |
| 国际标准 |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree protocol
IEEE 802.1s Multiple Spanning Tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2 |
| 环境 |
| 操作环境 |
温度: 0 ~ 50 °C
相对湿度: 5 ~ 95% (无冷凝) |
| 存储环境 |
温度: -10 ~ 70 °C
相对湿度: 5 ~ 95% (无冷凝) |
