| 硬件规格 |
| 电口 |
8个百兆电口 |
| 千兆电口 |
2个千兆电口 |
| SFP端口 |
2个千兆SFP mini-GBIC 接口，共享端口9-10 |
| 交换方式 |
存储转发 |
| 背板带宽 |
5.6Gbps / 无阻塞 |
| 吞吐量 |
4.16Mpps@64Bytes |
| 地址表 |
4K 地址表，自动源地址学习和老化 |
| 共享数据缓冲区 |
2.75Mb |
| 流量控制 |
支持IEEE 802.3x 全双工和半双工模式 |
| 最大传输单元 |
1536 Bytes |
| 复位键 |
< 5秒: 系统重启
> 5 秒: 恢复出厂设置 |
| 尺寸 (W x D x H) |
330 x 155 x 43.5 mm, 1U高度 |
| 重量 |
1.5kg |

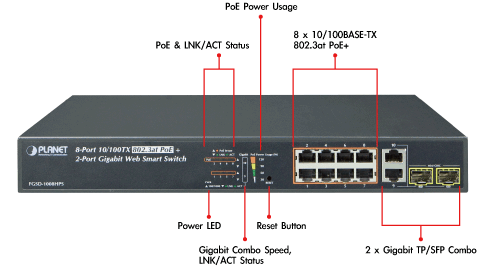

| LED指示灯 |
系统:
电源 (Green)
百兆端口 (Port1 to Port8):
百兆端口 活动/连通 (Green)
PoE使用状态(Orange)
千兆电口 / SFP 接口 (Port 9 to Port10):
连通/活动 (Green)
百兆/千兆 (Green)

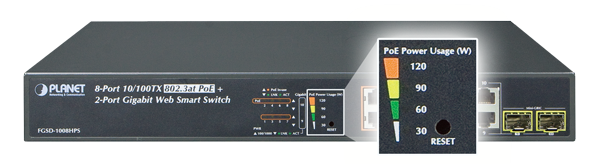

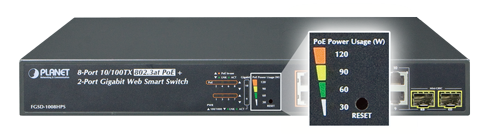

PoE供电状态
30W, 60W, 90W, 120W (Orange)
|
| 电缆 |
Twisted-Pair
10BASE-T: 2-Pair UTP CAT. 3, 4, 5, up to 100 meters
100BASE-TX: 2-Pair UTP CAT. 5, 5e up to 100 meters
1000BASE-T: 4-Pair UTP CAT. 5e, 6 up to 100 meters
Fiber-Optic Cable
1000BASE-SX :
50/125m or 62.5/125?m multi-mode fiber optic cable, up to 550m (varying on SFP module)
1000BASE-LX :
9/125m single-mode fiber optic cable, up to 10/20/30/40/50/60/70/120 kilometers (varying on SFP module) |

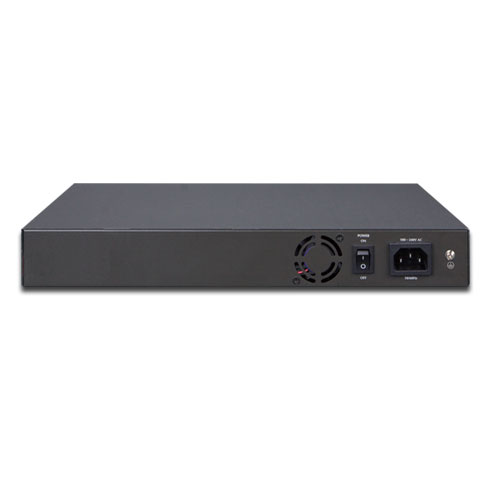

| 电源要求 |
100~240V AC, 50/60Hz, 2A |
| 功率消耗 |
Max. 150 watts / 511BTU |
| ESD 保护 |
2KV DC |
| 以太网供电 |
| PoE 标准 |
IEEE 802.3af / 802.3at PoE / PSE |
| PoE 电源类型 |
End-span |
| PoE 功率输出 |
Per Port 52V DC, Max. 30.8 watts |
| 电源引脚分配 |
1/2(+), 3/6(-) |
| PoE功率预算 |
125 watts (max.) |
| 供电能力 |
PD @ 7 watts 8 units
PD @ 15.4 watts 8 units
PD @ 30.8 watts 4 units
|
| 2层功能 |
| 端口管理 |
端口禁用/启用
自动协商10/100/1000Mbps的全双工和半双工模式选择
流量控制禁用/启用
带宽控制/广播风暴控制 |
| 端口状态 |
显示每个端口的速度双工模式，链路状态，流量控制状态，自动协商状态 |
| 端口镜像 |
TX / RX / 两者
Many-to-1端口镜像 |
| VLAN |
802.1Q tagged VLAN, 支持30个 VLAN 组, 支持 4094条 VLAN ID
基于端口 VLAN, 支持10个 VLAN组
MTU VLAN |
| QoS |
支持每个端口高低优先级分配 |
| 安全 |
控制MAC地址绑定
TCP和UDP过滤 |

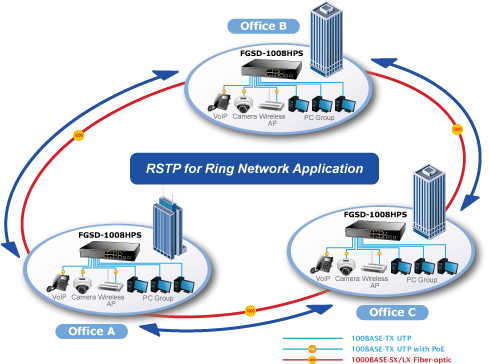

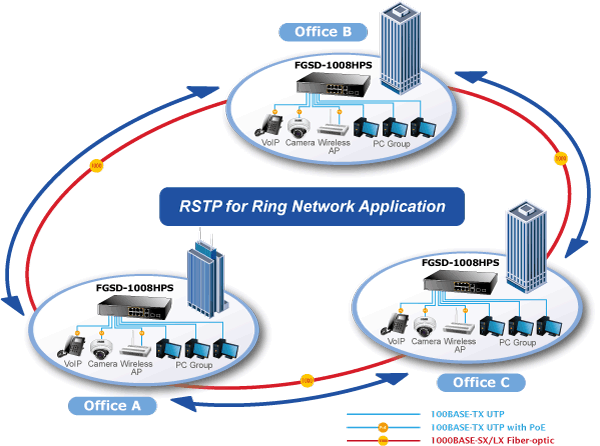

| 生成树协议 |
STP, IEEE 802.1D Spanning Tree Protocol
RSTP, IEEE 802.1w Rapid Spanning Tree Protocol |
| 链路聚合 |
支持2组，每组4个百兆端口trunk
支持1组，2个千兆端口trunk |
| DHCP Relay |
DHCP Relay Agent / DHCP Relay Server |
| PoE 设置 |
供电状态/ POE端口设置/ POE顺序 |
| 配置返回/恢复 |
Configuration backup / restore through Web interface |
| IGMP Snooping |
IGMP (v1 / v2) Snooping, up to 32 multicast groups |
| 管理功能 |
| 基本管理界面 |
Web管理， SNMP v1 / v2c |
| 标准 |
| 认证标准 |
FCC Part 15 Class A, CE |
| 遵循国际标准 |
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet
IEEE 802.3x Full-duplex flow control
IEEE 802.1Q VLAN
IEEE 802.1p QoS
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus |
| 环境 |
| 工作环境 |
温度: 0 ~ 50 °C
相对湿度: 5 ~ 95% (无冷凝) |
| 储存环境 |
温度: -10 ~ 70 °C
相对湿度: 5 ~ 95% (无冷凝) |
